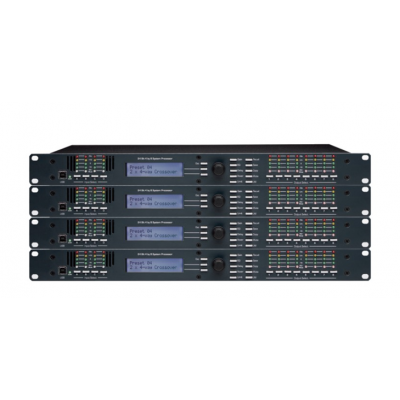

3.6SP 3进6出数字音箱处理器

描述备注

规格&参数：
模拟输入：3×XLR平衡式；
模拟输出：6×XLR平衡式；
最小负载：150ohm；
THD+N失真：0.001%at 1khz0dBu；
S/N信噪比：>100dBA；
频响：20Hz-20KHz；
AD&DA转换：1×AK5399 24bit,3×AK4396 24 bit；
DSP处理：Dream SAM3716,24×32位滤波处理；
输入噪声门：阀值范围：-90dBu～-60dBu和旁路；
输入RMS限幅：启控阀值范围：-14dBu～+16dBu和旁路；
输入RMS限幅：启控阀值范围：-14dBu～+16dBu和旁路；
输出峰值压限：阀值范围：-14dBu～+16dBu和旁路；
动态响度滤波器：输入通道：动态响度增加为0%～100%，频率范围：20Hz-20KHz；
延时：每个输入可调延时高达900ms，每个输出可调延时高达340ms；

详情内容

功能特点：

3.6SP数字音频处理器是3个输入/6输出的数字信号处理器，具有能够精确而又广泛的对音频进行控制的功能。通过前面板界面上的具体功能按钮，允许快速发送所有控制参数，消除隐藏菜单，背光2×20特性LCD显示通道和功能设置。相关具体按钮可访问所有音频功能和系统工具。更快捷设置和强大的可视输入/输出路由，EQ，滤波曲线系统，两个USB接口（一个在前面板，另一个在后面板）和RS-232接口可用于控制软件和PC连接。提供一个6英尺的USB-A到USB-B电缆。软件的使用优势在于它包括非常强大的预设能力，并且在音频路由与控制处理方面非常的直观。

3.6SP采用先进的DSP技术，从24bit,48kHz的delta-sigma A/D转换器与128倍过采样。数字处理包括：增益、极性转换、参量均衡器、棚架滤波器、时间延时、分频功能、压缩、限制和信号路由，所有的处理都通过一对120MHz高性能DSP处理器。D/A转换器使用24位delta-sigma转换器与128倍过采样。所有输入和输出都是使用防止射频干扰的平衡XLR接口。每路输入可让您控制增益、延迟和六个滤波器（您所选择的每一个参数，高或低棚架）。除了设定分频点，每个输入可被分配到任何一个或一组输出，可以设置四个参数，高或低棚架滤波器，延迟调整，输出增益，极性和压缩器/限制器对扬声器的保护。所有这一切都在一个机架空间，配有XLR卡侬输入和输出接口。

3.6SP可存储多达30个预置。预设文件采取了“快照”方式完全存储当前所有通道的所有控制数据，3.6SP类似3.24CL/CL-d。PCC格式的文件可以作为预置文件载入到新的3.6SP上使用。

总之，3.6SP是一台功能强大，便于操作的处理器。无论是在现场演出还是用于固定安装，都提供了精确的音频处理能力和卓越的声音。

功能特点：

*1机架空间

*3输入-6输出

*直观的用户界面，出众的音质

*具有分频、均衡、延时和限幅功能

*输入可分配到任意输出

*通过前面板或PC设计控制

*USB与RS-232界面

*可第三方控制

*XLR音频信号连接器，平衡式输入和输出

*通过参量均衡和压缩限幅控制反馈

*具有Linkwitz-Riley,Bessel和Butterworth滤波器

*滤波器斜率分别为12，18，24和48Db/倍频程

*参数式均衡器：1/64^th至4倍频程范围

*682毫秒输入和输出延时

*每个辅出都有限幅器，独立的辅入，输出表头

*4级保护

技术参数：

输入	有源平衡，18Ω	高通滤波种类	Linkwitz-Riley,Bessel.Btterworth
最大输入电平	+20dBu	高通滤波斜率	12,18,24和48db /Octave
输入增益范围	+12/-40dB,0.1db增量	高通滤波范围	低至21.98kHz,245步进值
输出	有源平衡，100Ω	低通滤波种类	Linkwitz-Riley,Bessel.Btterworth
最大输出电平	+20Dbu	低通滤波斜率	12,18,24和48db /Octave
输出电平范围	+12/-40Db,0.1dB增量	低通滤波范围	低至21.98kHz,245步进值
相位	0或180度	压缩/限幅门域	-20dBu到+20dBu,1dB增量
频率响应	20Hz-20kHz,±0.25Db	压缩/限幅比率	1.2，1.5，2，3，4，6，10，20：1，∞，：1
THD	＜0.01%@1kHz，+20dBu	压缩/限幅起始时间	0.5ms-50ms per dB
动态范围	>110dB(20Hz-20kHz)未加权	压缩/限幅释放时间	10ms-1Secper dB
输出噪声	＜-90dBu未加权	压缩/限幅 Range	20Hz-10.6kHz
均衡	每个输入6段/每个输出4段
