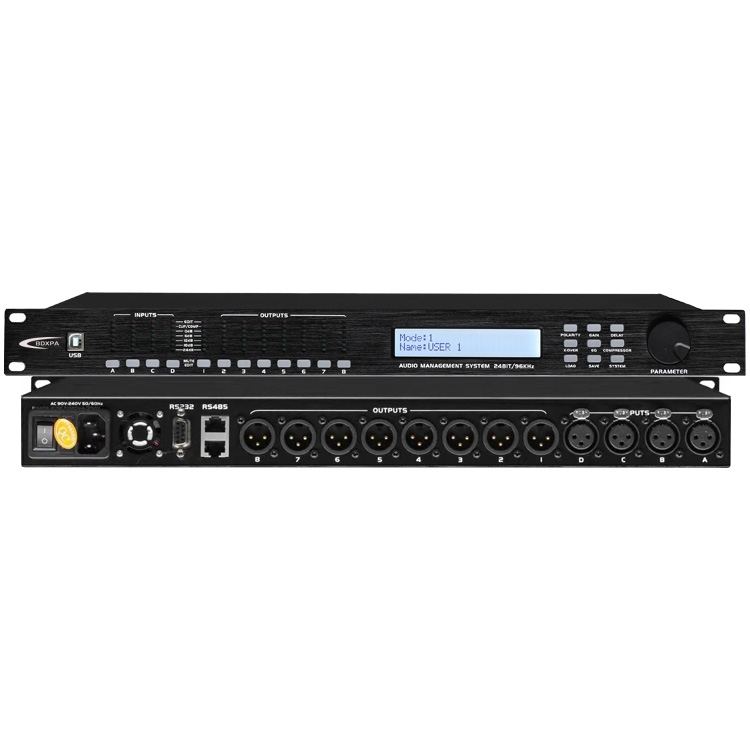

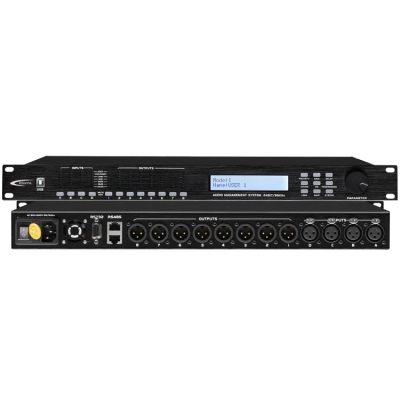

DS48 数字音箱处理器(4进8出）
描述备注
·DS系列数字音箱处理器（2/4 .4/8).·96KHz采样频率，32-bit DSP处理器，24-bit A/D及D/A转换2提供USB和RS485接口可连接电脑，通过RS485接口可最多连接250台机器，并且特高有RS232串口，方便不同场合应用需要，且超过1500米的距离外用电脑来控制4直接用面板的功能和编码轮进行了功能设置或连·接电脑通过PC控制来控制，均十分方便，直观和简洁.
·单机或PC控制软件均可存储12种用户程序.
·可通过面板的SYSTEM按键来设置密码锁定面板控制功能，以防止闲杂人员的操作破坏机器的工作状态.
·每路输入均有31段GEQ+10段PEQ，输出10段PEQ.
详情内容
产品描述：·DS系列数字音箱处理器（2/4 .4/8).
·96KHz采样频率，32-bit DSP处理器，24-bit A/D及D/A转换2提供USB和RS485接口可连接电脑，通过RS485接口可最多连接250台机器，并且特高有RS232串口，方便不同场合应用需要，且超过1500米的距离外用电脑来控制4直接用面板的功能和编码轮进行了功能设置或连·接电脑通过PC控制来控制，均十分方便，直观和简洁.
·单机或PC控制软件均可存储12种用户程序.
·可通过面板的SYSTEM按键来设置密码锁定面板控制功能，以防止闲杂人员的操作破坏机器的工作状态.
·每路输入均有31段GEQ+10段PEQ，输出10段PEQ.
·2*24 LCD蓝色背光显示功能设置，8段LED 显示输入/输出的精确数字电平表，静音及编辑状态；
·可变高/低通滤波器的斜率均可设置，其中贝塞尔（Bessel）,巴特活斯（Butterworth）设置为12dB,18dB,24dB每倍频程，林克维茨-瑞莱（Linkwitz-Riley）可设置为2dB,18dB,24dB，36dB,48dB 每倍频程.
·高/低通滤波器的参数可以独立控制及静音设置，延时最长可达1000MS，延时单位可选择毫秒（MS），米（M），英尺（FT）三种输出通道还可控制增益、压限及选择输入通道信号，并能同时选择多个输出通道关联同步调整所有参数.
参数表：
|
型 号P/ND |
DS24 |
DS26 |
DS46 |
DS48 |
|
|
输入/输出通道 |
2入4出 2Input/4Output |
2入6出2Input/6Output |
4入6出4Input/6Output |
4入8出4Input/8Output |
|
|
每个输入通道功能 |
静音 |
每个通道设立单独静音控制 |
|||
|
|
延时 |
每路输入通道有独立延时控制,延时值为0-1000MS,小于10MS,步距为21US,大于10MS,步距为1MS. |
|||
|
|
极性 |
同相（+）反相（-） |
|||
|
|
均衡 |
每路输入通道有31段GEQ和10段PEQ.在PEQ状态下调整参数为:中心频率点：20Hz-20KHz，,步进:1Hz,,增益：±20dB，步距：0.1dB.Q值:0.404到28.8 |
|||
|
每个输出通道功能 |
静音 |
每个通道设立单独静音控制 |
|||
|
|
混合 |
每个输出通道可单独选择不同的输入通道，也可以选择输入通道的任意组合 |
|||
|
|
增益 |
调节范围：-36dB到+12dB，步距为0.1dB |
|||
|
|
延时 |
每个输入通道有单独延时控制，调节范围0-1000ms. |
|||
|
|
极性 |
同相（+）反相（-） |
|||
|
|
均衡 |
每个通道可设10段均衡，有PEQ/LO-shelf/Hi-shelf可选 |
|||
|
|
分频器 |
低通滤波器（LPF）, 高通滤波器（HPF）, 滤波器类型(PF Mode)：LinkwitzRiley/Bessel/Butterworth,分频点：20Hz-20KHz , 衰减斜率：12dB/oct、18dB/oct、24dB/oct、48dB/oct |
|||
|
|
限幅器 |
每个输出通道可单独设置压缩器,可调整参数为:门限值：±20dBμ，步距Step:0.05dBμ,起动时间：03ms-100ms，<1ms步距:0.1ms；>1ms，步距:1ms ,释放时间：2倍、4倍、6倍、8倍、16倍、32倍起动时间 |
|||
|
輸入/輸出接口 |
输入：XLR母卡侬座 输出：XLR 公卡侬座 |
||||
|
处理器 |
255MHz 主频96KHz采样频率32-bit DSP处理器，24-bitA/D及D/A转换 |
||||
|
显示 |
2X24LCD蓝色背光显示设置,8段LED显示输入/输出电平显示 |
||||
|
输入阻抗 |
平衡：20KΩ |
||||
|
输出阻抗 |
平衡：100Ω |
||||
|
输入范围 |
≤17dBu |
||||
|
频率响应 |
20Hz-20KHz(0~-0.5dB) |
||||
|
信噪比 |
＞110dB |
||||
|
失真度 |
＜0.01% （Output=0dBu/1KHz） |
||||
|
分离度 |
＞80dB(1KHz) |
||||
|
PC 接口 |
面板1个USB接口，后板2个RS485接口（RJ-45座）,RS232接口 |
||||
|
功耗 |
≤30W |
||||
|
电源 |
AC 90V/240V 50Hz/60Hz |
||||
|
重量 Weight |
净重NET Weight |
4.1kg |
|||
